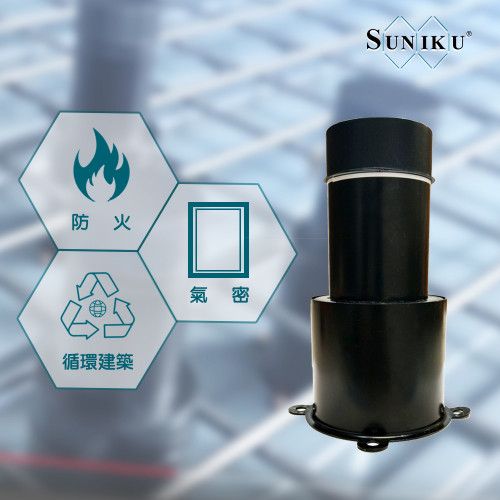

SUNIKU® 崁入式截火管套(牆面用) FS-02
≡高隔音性能，符合現代高生活品質要求
≡模組化設計，減少工序，快速安裝，縮短工時，防火填塞一次到位
≡侷限狹小空間可施作
≡可重覆穿管，無破壞即可更換防火材
≡QRcode履歷後續管理
≡模組化設計，減少工序，快速安裝，縮短工時，防火填塞一次到位
≡侷限狹小空間可施作
≡可重覆穿管，無破壞即可更換防火材
≡QRcode履歷後續管理
產品介紹
創新的截火管套主要是在傳統的預埋套管下，加入截火填塞的功能，它可以提供各種尺寸管件於牆面處貫穿使用，在施工上減少工序上的界面，省時節工。
貫穿建築物防火區劃牆面包括：
- 混凝土牆（或磚牆、空心磚牆）
- 濕式輕質隔間牆
- 乾式輕質隔間牆
貫穿建築物防火區劃牆面包括：
- 混凝土牆（或磚牆、空心磚牆）
- 濕式輕質隔間牆
- 乾式輕質隔間牆
- 濕式輕質隔間牆安裝影片:
- 乾式輕質隔間牆安裝影片:
引用標準
符合「建築技術規則總則編」第4 條，經合格實驗室測試評定後取得中央主管建築機關認可。
● 符合「建築技術規則建築設計施工編」第85、205條，測試方式採用國家標準CNS 15814-1 規定，具有2小時之防火時效。
● 符合「建築技術規則建築設計施工編」第245、246條考慮層間變位、維護及更換空間等規定。
● 符合「建築技術規則建築設計施工編」第247 條不燃材料等規定。
產品特色
一次到位
管套安裝簡易，允許金屬管、塑膠管、保溫管及管排等貫穿物使用。
十分容易貫穿安裝，不會造成縫隙， 施工容易且一次完成，節省工期。
十分容易貫穿安裝，不會造成縫隙， 施工容易且一次完成，節省工期。
模組化製品
管套以模組化方式製造，均有產品出廠及履歷，可提供系統化的管理，降低現場因不同人員作業施工品質 不一的風險。
隔音性
安裝管套及貫穿管件後仍保有原牆體之隔音性能。
產品履歷 管套均有產品出廠及履歷，可提供系統化的管理。
產品履歷 管套均有產品出廠及履歷，可提供系統化的管理。
遮煙性
管套內建彈性遮煙片，使用時依照尺寸使用表選用適當之管套，管件貫穿後可保有氣密性能。
- 萬一火災時，可有效阻止有害濃煙串流。
- 矯正氣流，達到節能效果及避免異味流通。
- 防止「蟲」及「鼠」等小動物流竄。
- 萬一火災時，可有效阻止有害濃煙串流。
- 矯正氣流，達到節能效果及避免異味流通。
- 防止「蟲」及「鼠」等小動物流竄。
產品應用
混凝土牆或濕式灌漿牆
高樓層建物之混凝土牆或濕式灌漿牆骨架施作安裝時，選用與欲安裝崁入式管套相同外徑之PVC管並定位，並於PVC 管壁塗上脫模層（劑），以利後續脫模，待混凝土或輕質填充漿澆灌養生、脫模完成後，將PVC 管移出牆體，再將崁入式管套分別套入牆面兩側之預留孔洞中，鎖附於牆體上，即可進行配管作業。
於低樓層建物時，可選用市售PVC 預埋管作為混凝土模具，其內徑與欲安裝崁入式管套外徑相同，待混凝土或輕質填充漿澆灌養生、脫模完成後，將崁入式管套分別套入PVC預埋管兩側，鎖附於牆體上，即可進行配管作業。
於低樓層建物時，可選用市售PVC 預埋管作為混凝土模具，其內徑與欲安裝崁入式管套外徑相同，待混凝土或輕質填充漿澆灌養生、脫模完成後，將崁入式管套分別套入PVC預埋管兩側，鎖附於牆體上，即可進行配管作業。
乾式輕隔間牆
將欲安裝崁入式管套之管徑及位置在乾式輕隔間牆牆面上標示出來，再依管徑鑽孔貫穿牆體兩側管壁。將崁入式管套分別套入牆面兩側之孔洞中，鎖附於牆體上，即可進行配管作業，施工細節請詳閱施工說明書。
包裝及儲存說明
| 型號 | 適用管徑(外徑) | 箱入個數 |
| FS-02-02 | 1"~1-1/4" | 80個 |
| FS-02-03 | 1-1/2" | 45個 |
| FS-02-04 | 2"、2-1/2" | 40個 |
| FS-02-05 | 3" | 40個 |
| FS-02-06 | 4" | 20個 |
| FS-02-08 | 5"~6" | 10個 |
| FS-02-10 | 8" | 5個 |
建議儲放於室內陰涼空間，避免陽光直曬。不可重力碰撞，以避免管套變形、壞損。
注意事項
